Sello de grafito de carbono para turbinas de vapor

Sello de grafito de carbono para turbinas de vapor
Detalles:
Los sellos mecánicos de grafito desempeñan un papel vital en los equipos mecánicos. Sus funciones principales incluyen sellado, lubricación, resistencia a la corrosión y resistencia a altas temperaturas. ¿Cuál es la aplicación de los sellos mecánicos de grafito? Los sellos mecánicos de grafito se utilizan ampliamente en varios...
Envíeconsulta
Descripción
Envíeconsulta

Descripción de productos

El sello de grafito de carbono para turbinas de vapor es un componente de sellado de alto-rendimiento para sistemas de sellado de ejes de turbinas de vapor. Se utiliza principalmente para evitar fugas de vapor, estabilizar la presión del sello del eje y mejorar la eficiencia operativa general de la máquina. Es ampliamente utilizado en sistemas de energía, energía y vapor industriales.



Ventajas de los productos

Resistencia a altas temperaturas:Al utilizar materiales de grafito de carbono de alta-pureza y someterse a un tratamiento de calcinación a alta-temperatura y densificación estructural, puede funcionar de manera estable durante períodos prolongados en entornos de vapor de alta-temperatura.



Buenas propiedades autolubricantes:La estructura en capas de grafito de carbono posee naturalmente propiedades auto-lubricantes, con un coeficiente de fricción generalmente menor o igual a 0,15, logrando un sellado de baja-fricción sin lubricación adicional.



Resistencia a la corrosión:Los materiales de grafito de carbono exhiben un rendimiento estable en entornos de alta-temperatura, alta-humedad y vapor débilmente corrosivo, y no son propensos a agrietarse ni a oxidarse.



Aplicaciones de productos

Industria de generación de energía térmica:Se utiliza en el sistema de sellado del extremo del eje de los conjuntos generadores de turbinas de vapor para reducir las fugas de vapor y mejorar la eficiencia operativa.



Equipos de turbinas de vapor industriales:Adecuado para sellos de eje y sellos de extremo de turbinas de vapor utilizadas en industrias químicas, metalúrgicas, cementeras y otras.



Opciones de personalización

Grado del material:Grafito de carbono estándar/grafito de alta-pureza/grafito modificado con antioxidantes



Personalización del tamaño:El diámetro exterior, el diámetro interior y el espesor se pueden mecanizar según dibujos o muestras.



Grado de densidad y resistencia:Personalizado según los requisitos de velocidad de rotación y presión.



Precisión de mecanizado:Disponemos de rectificado y tratamiento de superficies de alta-precisión.



Tipo de montaje:Está disponible un conjunto de sellado completo o suministro de piezas individuales.

graphite-carbon-ring

graphite-ring





Hoja de datos del material

Tipo

material impregnado

densidad aparente (g/cm³)

Dureza orilla (HS)

Resistencia a la flexión (MPA)

resistencia a la compresión (MPA)

Porosidad (%)

Coeficiente de expansión (10-6/oC)

Temperatura máxima de trabajo (oC)

M106 G

Plata(G)

2.80

80

65

190

2.0



900

M106P

cobre(P)

2.20

80

70

210

3.0

6.8

400

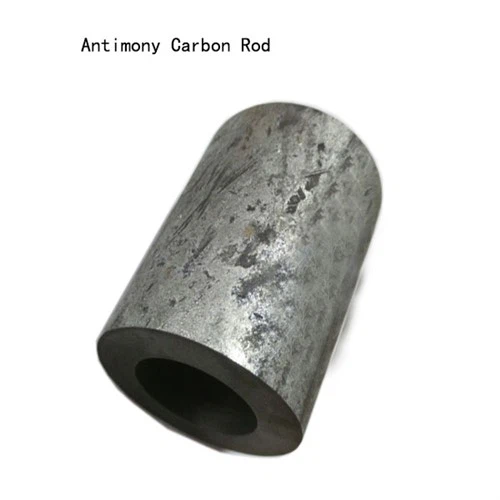

M106D

Antimonio(D)

2.2-2.3

85

62

190

2.2

7.0

480

M154D

2.2-2.3

70

55

150

2.2

7.0

480

M106A

aleación de aluminio (A)

2.00

40

60

120

2.5

7.3

350

M106B

Aleación Babbitt

2.50

80

40

70

7.0

5.2

220

M106K

resina

1.75

80

60

176

1.0

4.0

200

M154K

1.70

70

50

100

1.5

3.5

200



Hoja de datos del material de grafito de carbono puro

    W-4 W-5 W-6 W-7 W-8 WH-5 WH-7 WH-8
densidad aparente gramos/cm³ 1.75 1.85 1.9 1.82 1.9 1.68 1.85 1.9
Resistividad uΩm 8-11 8-10 8-9 11-13 11-13 13-15 11-13 11-13
Conductividad térmica (100 grados) W/m.k 110-120 130-140 130-140 110-120 110-120 80-100 100-120 110-120
Coeficiente de expansión térmica (temperatura ambiente - 600 grados) 10-6/grado 5.46 4.75 4.8 5.8 5.85 5.8 5.9 5.85
Dureza Shore HSD 42 48 53 65 70 60 68 72
Resistencia a la flexión MPA 38 46 55 51 60 38 62 70
Fuerza compresiva MPA 65 85 95 115 135 80 135 160
módulo elástico GPa 9 11.8 12 12 13 8.8 12 13
Porosidad % 17 13 11 12 11 18 12 11
Ceniza ppm 500 500 500 500 500 500 500 500
Purificación de ceniza ppm 50 50 50 50 50 50 50 50
tamaño de grano mmm 13-15 13-15 8-10 8-10 8-10 8-10 7 5
Solicitud   uso común uso común Colada continua, sinterización, metalurgia de alta temperatura. Electroerosión, fotovoltaica EDM, fotovoltaica, VIDRIO electroerosión uso común, electroerosión EDM, fotovoltaica, VIDRIO

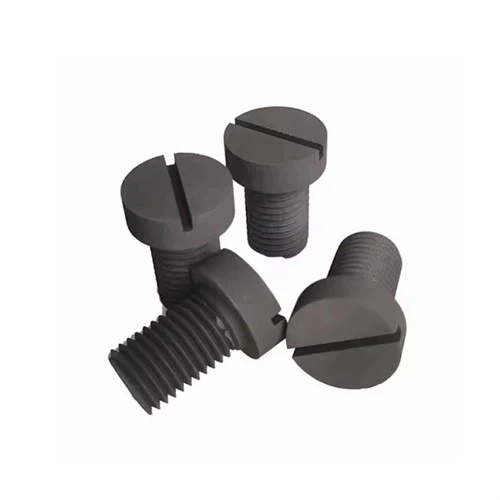

Más productos de grafito de carbono para su referencia.

other products





Exhibición del taller de producción.

packing list



Preguntas frecuentes

P: ¿Cuáles son las ventajas en comparación con los sellos metálicos?

R: El grafito posee propiedades autolubricantes y térmicamente estables, lo que reduce eficazmente la fricción y el desgaste, lo que lo hace especialmente adecuado para sistemas de turbinas de vapor en funcionamiento continuo.

P: ¿Se ha sometido el producto a una inspección de calidad?

R: Cada lote de productos se somete a pruebas de densidad, resistencia, dimensiones y apariencia para garantizar el cumplimiento de los requisitos de diseño y uso.

P: ¿Se puede personalizar según dibujos o muestras?

R: Admitimos el procesamiento basado en dibujos o muestras proporcionados y podemos combinar con precisión diferentes modelos de turbinas de vapor.

P: ¿Cuál es el tiempo de entrega típico?

R: Las especificaciones estándar se envían en un plazo de 7 a 10 días; Los productos personalizados suelen tardar entre 10 y 20 días.

P: ¿Apoya la exportación y la cooperación-a largo plazo?

R: Respaldamos el embalaje y la documentación de exportación, y podemos proporcionar suministro a granel estable y soporte técnico para clientes cooperativos a largo plazo-.
